项目描述
蓄热式热氧化炉系统简介
(Regenerative Thermal Oxidizer, RTO),原理是把有机废气加热到760°C以上,停留时间大于等于1秒,使废气中 的VOCs在氧化分解成二氧化碳和水。氧化产生的高温气体流经特制的陶瓷蓄热体，使啕瓷体升温而"蓄热"，此"蓄 热"用于预热后续进入炉体的有机废气,从而节省废气升温的燃料消耗,降低运行成本。化学反应方程式如下：
Cn Hm+ ( n + mA)+02 850° nCO? + 01/2*。+
■ RTO适用工况
适用行业：
机械制造、农药、树脂、EPS、光学膜、反光材料、广告材料、PET膜、特种胶带、烫金膜、锂电池生产、半导体制造、 医药、食品、电子、印刷、家具等。

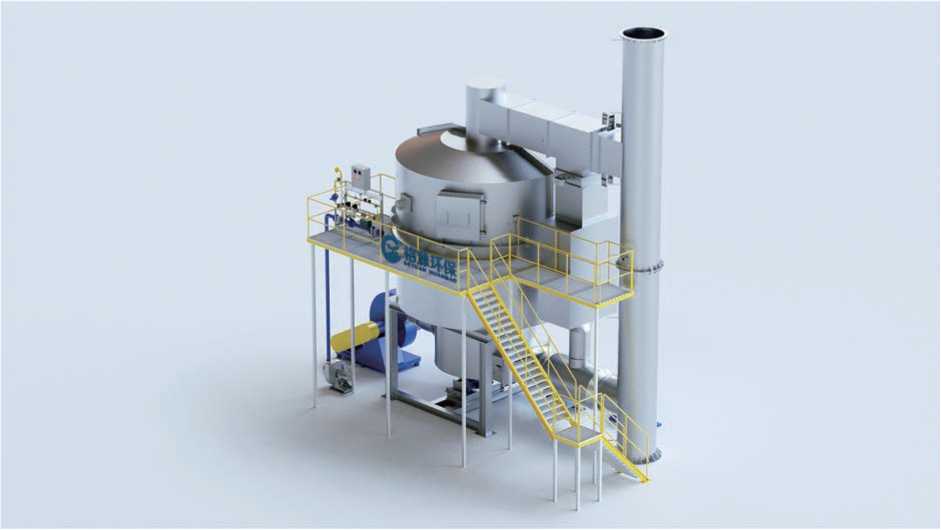

旋转RTO设备
■原理介绍
旋转式RT。也叫12室RTO ,由一个燃烧室、12个独立区域的陶瓷蓄热室和一个旋转式转向阀组成。通过旋转式转向阀的旋 转,就可改变陶瓷蓄热床不同区域的气流方向，从而连续地预热VOC废气，在燃烧室氧化燃烧后就可去除VOC。相对于阀 门切换式RT。，旋转式RTO由于只有一个活动部件(旋转式转向阀)，所以运行更可靠,维护费用更低。
旋转式RTO主要由燃烧室、陶瓷填料床和旋转阀等组成。炉体分成12个室，5个进气室、5个出气室、1个清扫室和1个隔离 室。废气分配阀由电机带着连续、周期性转动，在分配阀的作用下，废气缓慢在12个室之间不断地切换。
♦旋转RTO原理流程图
 |
 |
 |
 |
 |
 |
 |
 |
■参数表格
|
型号 |
风量 (m3/h) |
设计风速 (m/s) |
面租 (n?) |
主体直径 (m) |
主体重量 (T) |
燃烧器需要热量 |
|
|
GYR-50110K |
10000 |
1.5 |
4.4 |
3.0 |
10T |
14 |
TJ100 |
|
GYR-50115 |
15000 |
1.5 |
6.7 |
3.5 |
13T |
22 |
25W大卡 |
|
GYR-50120 |
20000 |
1.5 |
8.9 |
3.9 |
17T |
29 |
TJ200 60W大卡 |
|
GYR-50125 |
25000 |
1.5 |
11.1 |
4.3 |
21T |
36 |
|
|
GYR-50130 |
30000 |
1.5 |
13.3 |
4.6 |
25T |
43 |
|
|
GYR-50135 |
35000 |
1.5 |
15.6 |
5.0 |
30T |
50 |
TJ300 |
|
GYR-50140 |
40000 |
1.5 |
17.8 |
5.2 |
35T |
57 |
75W大卡 |
|
GYR-501145 |
45000 |
1.5 |
20.0 |
5.5 |
40T |
65 |
|
|
GYR-50150 |
50000 |
1.5 |
22.2 |
5.8 |
45T |
72 |
TJ500 125W大卡 |
|
GYR-50155 |
55000 |
1.5 |
24.4 |
6.0 |
50T |
79 |
|
|
GYR-50160 |
60000 |
1.5 |
26.7 |
6.3 |
55T |
86 |
|
|
GYR-50165 |
65000 |
1.5 |
28.9 |
6.5 |
61T |
93 |
|
|
GYR-50170 |
70000 |
1.5 |
31.1 |
6.7 |
68T |
100 |
TJ750 |
|
GYR-50180 |
80000 |
1.5 |
35.6 |
7.1 |
75T |
115 |
200W大卡 |
|
GYR-50190 |
90000 |
1.5 |
40.0 |
7.5 |
85T |
129 |
|
|
GYR-501100 |
100000 |
1.5 |
44.4 |
7.9 |
95T |
144 |
|
