蓄热式热氧化炉(RTO)

(Regenerative Thermal Oxidizer, RTO),原理是把有机废气加热到760°C以上,停留时间大于等于1秒,使废气中 的VOCs在氧化分解成二氧化碳和水。氧化产生的高温气体流经特制的陶瓷蓄热体,使啕瓷体升温而"蓄热",此"蓄 热"用于预热后续进入炉体的有机废气,从而节省废气升温的燃料消耗,降低运行成本。

所属分类:

废气治理

产品附件:


联系我们

项目描述

  蓄热式热氧化炉系统简介

  (Regenerative Thermal Oxidizer, RTO),原理是把有机废气加热到760°C以上,停留时间大于等于1秒,使废气中 的VOCs在氧化分解成二氧化碳和水。氧化产生的高温气体流经特制的陶瓷蓄热体,使啕瓷体升温而"蓄热",此"蓄 热"用于预热后续进入炉体的有机废气,从而节省废气升温的燃料消耗,降低运行成本。化学反应方程式如下:

  Cn Hm+ ( n + mA)+02 850° nCO? + 01/2*。+

  ■ RTO适用工况

  适用行业:

  机械制造、农药、树脂、EPS、光学膜、反光材料、广告材料、PET膜、特种胶带、烫金膜、锂电池生产、半导体制造、 医药、食品、电子、印刷、家具等。

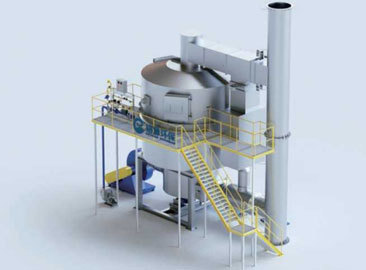

  旋转RTO设备

  ■原理介绍

  旋转式RT。也叫12室RTO ,由一个燃烧室、12个独立区域的陶瓷蓄热室和一个旋转式转向阀组成。通过旋转式转向阀的旋 转,就可改变陶瓷蓄热床不同区域的气流方向,从而连续地预热VOC废气,在燃烧室氧化燃烧后就可去除VOC。相对于阀 门切换式RT。,旋转式RTO由于只有一个活动部件(旋转式转向阀),所以运行更可靠,维护费用更低。

  旋转式RTO主要由燃烧室、陶瓷填料床和旋转阀等组成。炉体分成12个室,5个进气室、5个出气室、1个清扫室和1个隔离 室。废气分配阀由电机带着连续、周期性转动,在分配阀的作用下,废气缓慢在12个室之间不断地切换。



参数表格

型号

风量 (m3/h)

设计风速 (m/s)

面租 (n?)

主体直径
(m)

主体重量
(T)

燃烧器需要热量

GYR-50110K

10000

1.5

4.4

3.0

10T

14

TJ100

GYR-50115

15000

1.5

6.7

3.5

13T

22

25W大卡

GYR-50120

20000

1.5

8.9

3.9

17T

29

TJ200
60W大卡

GYR-50125

25000

1.5

11.1

4.3

21T

36



GYR-50130

30000

1.5

13.3

4.6

25T

43



GYR-50135

35000

1.5

15.6

5.0

30T

50

TJ300

GYR-50140

40000

1.5

17.8

5.2

35T

57

75W大卡

GYR-501145

45000

1.5

20.0

5.5

40T

65



GYR-50150

50000

1.5

22.2

5.8

45T

72

TJ500
125W大卡

GYR-50155

55000

1.5

24.4

6.0

50T

79



GYR-50160

60000

1.5

26.7

6.3

55T

86



GYR-50165

65000

1.5

28.9

6.5

61T

93



GYR-50170

70000

1.5

31.1

6.7

68T

100

TJ750

GYR-50180

80000

1.5

35.6

7.1

75T

115

200W大卡

GYR-50190

90000

1.5

40.0

7.5

85T

129



GYR-501100

100000

1.5

44.4

7.9

95T

144
